Varför Förstärkt polyimidslang Är det föredragna valet för medicinska katetrar
Medicinsk förstärkt polyimidslang används i katetrar eftersom den kombinerar en extremt tunn vägg med hög draghållfasthet, exakt vridmomentöverföring och starkt kinkmotstånd , vilket gör det möjligt för enhetsingenjörer att bygga kateterskaft som navigerar i smala, slingrande kärlvägar utan att offra påskjutbarhet eller strukturell integritet. Polyimidharts i sig erbjuder redan enastående dimensionsstabilitet och kemisk beständighet, och när ett flätat eller lindat metallförstärkningsskikt läggs till får slangen den mekaniska styrka som behövs för de tryck-, vrid- och böjningsrörelser som interventionsprocedurer kräver. Denna kombination är anledningen till att förstärkt polyimid har blivit en standardkonstruktionsmetod för styrkatetrar, mikrokatetrar, leveranshöljen och åtkomstanordningar som används vid kardiovaskulära, neurovaskulära och perifera vaskulära procedurer.
Avsnitten nedan går igenom materialvetenskapen, förstärkningsstrukturerna, prestandaskillnaderna jämfört med icke-förstärkta slangar, vanliga applikationsområden och de tillverkningsöverväganden som formar ett färdigt förstärkt polyimidkateterskaft.
Vad är medicinskt förstärkt polyimidslang

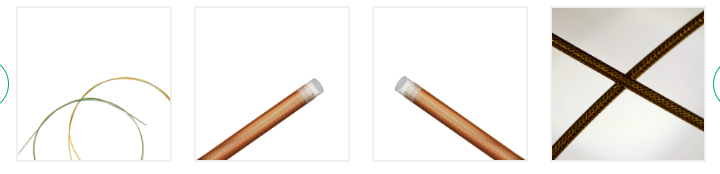

Förstärkt polyimidslang för katetrar är en sammansatt rörformad struktur byggd av ett baspolyimidskikt, ett metallförstärkningsskikt såsom rostfritt stål eller nickel titantråd, och ofta en sekundär polymermantel. Polyimidskiktet, vanligtvis applicerat först genom en lösningsmedelsgjutnings- eller extruderingsprocess, bildar en mycket tunn och formstabil innervägg. En flätnings- eller lindningsprocess lindar sedan fin tråd runt basskiktet, varefter en yttre polymerbeläggning låser förstärkningen på plats och skapar en slät, kontinuerlig yttre yta.
Detta skiktade tillvägagångssätt är anledningen till att konstruktionen ofta beskrivs som flätad polyimid kateterslang eller spolförstärkt polyimidrör, beroende på mönstret som används för trådskiktet. Flätade konstruktioner gynnar vanligtvis vridmomentöverföring och sprängtrycksmotstånd, medan lindade konstruktioner gynnar flexibilitet och kinkmotstånd längs krökt anatomi.
Kärnkonstruktionsskikt
- Inre polyimidfoder: ger en slät lumenyta med låg friktion och en tunn, formstabil basvägg
- Förstärkningsskikt: flätad eller lindad fin tråd som ger vridmomentkontroll, sprängstyrka och kinkmotstånd
- Yttre polymerjacka: låser förstärkningen på plats och skapar en slät yttre profil för spårning genom kärlsystemet
Viktiga materialegenskaper som gör polyimid lämplig för katetrar
Polyimid väljs som basskikt för förstärkta kateterslangar på grund av dess balans mellan tunnväggig styrka, termisk stabilitet och kemisk beständighet. Jämfört med många andra tekniska polymerer som används i extruderade medicinska slangar, tillåter polyimid en tunnare vägg att bära en liknande mekanisk belastning, som direkt stöder mindre kateters ytterdiametrar utan att ge upp lumenstorlek.
Eftersom oförstärkt polyimid är relativt styv och kan vara benägen att böja sig under skarpa böjningsradier, lägger kateteringenjörer till flätad eller lindad förstärkning för att kompensera för den måttliga flexibiliteten samtidigt som baspolymerens styrka och tunnväggiga fördelar bibehålls. Detta är en av huvudorsakerna medicinskt förstärkt polyimidrör specificeras istället för att använda polyimid enbart i de flesta kateterskaftkonstruktioner.
Hur flätning och lindning förbättrar kateterskaftets prestanda
Förstärkning läggs till polyimidslangen för att lösa tre praktiska problem som ingenjörer ställs inför när de designar kateterskaft: bibehålla lumen öppenhet under böjning, överföring av rotationsmoment från den proximala änden till den distala spetsen och motstå det inre trycket som genereras under kontrastinjektion eller ballonguppblåsning. Ett flätat lager, vanligtvis tillverkat av fint rostfritt stål eller nickeltitan vävd i ett kors och tvärs mönster, fördelar spänningen jämnt runt omkretsen av röret och är särskilt effektivt för en-till-en vridmomentöverföring i styrkatetrar och tillförselsystem.
Ett lindat lager, däremot, omsluter en enkel eller dubbel tråd i ett spiralformigt mönster längs rörets längd. Spiralförstärkning är i allmänhet att föredra i sektioner av en kateter som behöver böjas genom snäva anatomiska kurvor, såsom distala mikrokatetersegment, eftersom den öppna stigningen hos en spiral motstår veck samtidigt som den tillåter att skaftet böjas mjukt.
Jämföra förstärkningsmönster
Många färdiga kateterskaft förlitar sig inte på en enda förstärkningstyp längs hela längden. Istället kan ett proximalt segment använda en tätare fläta för skjutbarhet och vridmoment, medan ett distalt segment övergår till en öppen spole för flexibilitet, en teknik som kallas variabel styvhet eller övergångszondesign. Den här hybridmetoden är vanlig i förstärkt polyimidslang för mikrokatetrar där den distala spetsen måste navigera i små, slingrande kärl medan det proximala skaftet fortfarande behöver överföra tryckkraft.
Prestandajämförelse: Förstärkt vs icke-förstärkt polyimidrör
Det praktiska värdet av att lägga till ett förstärkningsskikt blir tydligare när man jämför förstärkta och icke-förstärkta polyimidslangar över de prestandafaktorer som betyder mest i kateterapplikationer. Icke-förstärkta polyimidslangar fungerar bra i raka tillämpningar med lågt vridmoment, såsom vissa införare eller skyddshylsor, men det är begränsat i scenarier som kräver upprepad böjning, vridmomentöverföring eller högre motstånd mot sprängtryck.
Sammanfattning av jämförelse
| Prestandafaktor | Ej förstärkt Polyimide | Förstärkt Polyimide |
|---|---|---|
| Vridmoment Transmission | Begränsad | Stark, nära en-till-en |
| Kinkmotstånd | Måttlig | Förbättrad längs kurvorna |
| Sprängtryck Tolerance | Lägre | Höger |
| Typisk tillämpning | Enkla fodral, foder | Kateterskaft, leveranssystem |
Där medicinsk förstärkt polyimidslang används
Förstärkta polyimidslangar förekommer i ett brett utbud av minimalt invasiva enhetskategorier eftersom samma kärnfördelar, tunn vägg, hög hållfasthet och förutsägbar flexibilitet, gäller för många olika kliniska behov. Följande tabell listar vanliga enhetskategorier där denna slangkonstruktion vanligtvis finns.
| Enhetskategori | Varför Reinforced Polyimide Is Used |
|---|---|
| Vägledande katetrar | Vridmoment control and thin wall for larger inner lumen |
| Mikrokatetrar | Flexibilitet with kink resistance in small vessels |
| Leveranshylsor | Sprängstyrka under enhetsinstallation |
| Tillgångskatetrar | Konsekvent skjutbarhet längs slingrande stigar |
| Styrbara kateterskaft | Förutsägbart böjbeteende för spetskontroll |
Eftersom de kliniska kraven varierar beroende på procedur arbetar många enhetsteam med en leverantör av medicinskt förstärkta PI-rör som kan justera flätdensitet, spiralstigning, väggtjocklek och mantelmaterial för att matcha en specifik kateterdesign istället för att använda en enda fast specifikation över varje produktlinje.
Designöverväganden för anpassade förstärkta polyimidslangar
Att välja rätt konfiguration av förstärkt polyimidrör beror på flera interagerande designvariabler. Ingenjörer utvärderar vanligtvis följande faktorer tillsammans snarare än isolerat, eftersom att ändra en variabel, såsom flätdensitet, kommer att påverka andra, såsom väggtjocklek eller flexibilitet.
- Trådmönster: flätad för momenttunga segment, lindad för flexibla distala segment
- Trådmaterial: rostfritt stål för styvhet, nickeltitan för elastisk återhämtning
- Välj antal eller tonhöjd: tätare mönster ökar vridmomentresponsen och sprängstyrkan
- Väggtjocklek: tunnare väggar maximerar lumenstorleken men kräver noggrann förstärkningsbalans
- Ytterjacka material: påverkar smörjförmågan, bindningsstyrkan och den totala axelstyvheten
- Övergångszoner: gradvisa styvhetsförändringar minskar risken för kinkningar vid knutpunkter
Eftersom kateterskaft ofta behöver olika mekaniskt beteende längs sin längd, a anpassade förstärkta polyimidrör build är vanlig praxis snarare än en enda enhetlig specifikation. Detta uppnås vanligtvis genom att variera flätnings- eller spolparametrarna sektion för sektion under produktionen och sedan binda segmenten till en kontinuerlig axel.
Tillverkningsprocessöversikt
Att producera förstärkta polyimidslangar följer i allmänhet en sekvens som börjar med ett baspolyimidfoder och slutar med ett färdigt, mantlat kompositrör redo för katetermontering. Medan specifika processparametrar varierar mellan tillverkare, inkluderar det allmänna arbetsflödet följande steg.
Scenbeskrivningar
- Liner formation: polyimidbasröret formas och härdas till exakta inner- och ytterdiametrar
- Flätning eller lindning: fin tråd appliceras över linern i angivet mönster och stigning
- Jacka: ett yttre polymerskikt appliceras för att kapsla in armeringen och jämna ut den yttre ytan
- Bindnings- och övergångsarbete: flera segment är sammanfogade för att skapa variabel styvhet längs skaftet
- Inspektion: dimensionella, visuella och mekaniska kontroller bekräftar att slangen uppfyller designspecifikationerna
Om LINSTANT: En tillverkande partner för förstärkta polyimidslangar
NINGBO LINSTANT POLYMER MATERIALS CO., LTD. etablerades 2014 och har sedan dess fokuserat på extruderingsbearbetning, beläggning och efterbearbetningsteknik för medicinska polymerslangar. Företaget positionerar sig som en bro mellan materialleverantörer och enhetstillverkare, med målsättningen att leverera konsekvent, effektiv innovation till kunder som arbetar med kateter och minimalt invasiva enhetsprogram. Som en leverantör av förstärkta polyimidrör , LINSTANT stöder extruderade enkel- och flerskiktsslangar, enkel- och multilumenslangar, enkel-, dubbel- och treskiktsballongslangar, spiral- och flätade förstärkta höljen, och specialtekniska materialslangar inklusive PEEK och polyimid.
LINSTANT driver en reningsverkstad som sträcker sig över nästan 20 000 kvadratmeter som följer GMP-anpassad praxis, stödd av 15 importerade extruderingslinjer med olika skruvstorlekar och enkel-, dubbel- och trelagers samextruderingsförmåga, åtta PEEK-extruderingslinjer, två formsprutningslinjer, nära 100 utrustningar och uppsättningar för beläggning och beläggning av svetsar och fjädersatser för svetsning och fjäder och formningsutrustning.
Företagets ögonblicksbild
| Metrisk | Figur |
|---|---|
| Extruderingsrörutgång | 20 000 000 per year |
| Flätad Tube and Sheath Output | 2 000 000 per year |
| Renrumsområde | 30 000 kvadratmeter, klass ISO-7 och ISO-8 |
| Test- och experimentutrustning | 1 500 sets |
| Enhetspartners | 600 |
LINSTANT beskriver sitt uppdrag som att bana väg med material och förnya sig för omedelbar påverkan, med en vision om att ge globala minimalt invasiva medicinska produkter genom kinesisk expertis. Företagets kärnvärden fokuserar på oberoende innovation, strävan efter excellens, prioritering av ansvar och framgång i samarbete, positionera det som en arbetspartner för team som utvärderar en medicinskt förstärkt polyimidrör supplier för utveckling av kateterskaft.
Vanliga frågor
Q1. Vad är medicinskt förstärkt polyimidrör?
Det är en sammansatt kateterslang byggd av ett tunt polyimidfoder kombinerat med ett flätat eller lindat metallförstärkningsskikt och en yttre polymermantel, som används för att ge kateterskaft styrka, vridmomentkontroll och flexibilitet.
Q2. Vad används förstärkta polyimidslangar till?
Den används främst för att bygga kateterskaft, leveranshöljen och åtkomstanordningar där tunna väggar, vridmomentöverföring och kinkmotstånd krävs samtidigt.
Q3. Varför används polyimid i medicinska slangar?
Polyimid erbjuder en stark balans mellan draghållfasthet, termisk stabilitet och kemisk beständighet i en mycket tunn vägg, vilket gör att ingenjörer kan hålla kateterns ytterdiametrar liten samtidigt som lumenstorleken bevaras.
Q4. Vilka är fördelarna med förstärkta polyimidrör?
Viktiga fördelar inkluderar förbättrad vridmomentöverföring, högre sprängtryckstolerans, bättre kinkmotstånd längs kurvor och förmågan att bibehålla en tunn väggprofil jämfört med icke-förstärkta rör.
F5. Vilka medicinska apparater använder förstärkta polyimidslangar?
Styrkatetrar, mikrokatetrar, leveranshöljen, åtkomstkatetrar och styrbara kateterskaft är vanliga enhetskategorier som förlitar sig på denna slangkonstruktion.
F6. Varför används förstärkta polyimidslangar i katetrar?
Katetrar kräver ett skaft som kan skjutas, vridas och böjas genom smala vaskulära banor, och förstärkningsskiktet ger den tunna polyimidbasen den mekaniska styrka som behövs för dessa rörelser.
Q7. Vad är förstärkt polyimidkateterslang?
Det hänvisar specifikt till polyimidslangar konstruerade med ett flätat eller lindat förstärkningsskikt för användning som, eller inuti, en kateterskaftstruktur.
F8. Hur förbättrar förstärkt slang kateterprestanda?
Förstärkning fördelar mekanisk spänning längs röret, förbättrar vridmomentresponsen, motstår kinkningar under navigering och ökar motståndet mot inre tryck under procedurer som kontrastinjektion.
F9. Vad är ett förstärkt kateterskaft?
Ett förstärkt kateterskaft är huvuddelen av en kateter som är byggd med förstärkta slangar, som ofta kombinerar olika flät- eller spiralmönster längs dess längd för att balansera tryckbarhet med distal flexibilitet.
Q10. Vilket är det bästa materialet för kateterskaft?
Det finns inget enskilt bästa material för varje kateterskaft, eftersom valet beror på proceduren, men förstärkt polyimid väljs i stor utsträckning när tunnväggshållfasthet, vridmomentkontroll och flexibilitet måste balanseras tillsammans.
