Inom modern medicin spelar endoskopinsertionsröret en viktig roll som en kärnkomponent i minimalt invasiv kirurgi. Den leder inte bara kameran och ljuskällan in i människokroppen, utan ger också läkare tydliga bilder för att hjälpa dem att göra korrekt diagnos och behandling. Med den ständiga utvecklingen av teknologin optimeras också designen och funktionen hos endoskopinföringsröret för att möta behoven hos olika operationer.

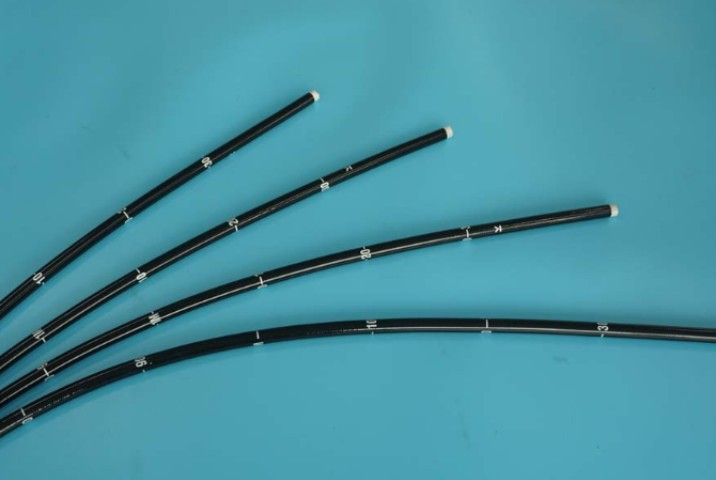

Endoskopinsertionsröret är en flexibel, förlängd komponent som är en del av det medicinska instrumentendoskopet. Den rymmer ljuskällan, kameran och olika verktyg. Dess huvudsakliga funktion är att tillhandahålla en väg för dessa element att komma in i kroppen under procedurer som endoskopi, koloskopi och laparoskopi. Användningen av endoskopinföringsrör gör det möjligt för läkare att utföra olika behandlingar på patienter utan storskalig operation.
Materialvalet för endoskopinsertionsröret är avgörande. Vanliga medicinska material som TPU, PA12 eller PEBAX används. Dessa material uppfyller inte bara kraven för biologisk utvärdering, utan har också god flexibilitet och böjmotstånd. De inre och yttre skikten av rörväggen är gjorda av medicinska material, och det mellersta flätade skiktet kan vävas med olika specifikationer av rostfri ståltråd efter behov för att ge ytterligare stöd och anti-kinkförmåga.
Disponibel insättningsrör för endoskop har blivit ett oumbärligt kärnverktyg inom urologisk kirurgi på grund av deras höga säkerhet och bekvämlighet. Denna design minskar inte bara risken för korsinfektion, utan förenklar också den kirurgiska processen och förbättrar kirurgisk effektivitet. Dessutom minskar användningen av engångsinföringsrör också sjukhusens underhållskostnader och ger en garanti för rationell användning av medicinska resurser.
Styrmanteln spelar en viktig roll i endoskopinsertionsröret, särskilt för att förbättra kvaliteten på endoskopisk avbildning. Styrmantelns utformning säkerställer att insättningsrör för endoskop kan manövreras flexibelt i komplexa anatomiska strukturer samtidigt som bildens klarhet och stabilitet bibehålls. Denna design förbättrar inte bara framgångsfrekvensen för operationen, utan minskar också patientens obehag.
Det finns många typer av medicinska endoskopinsättningsrör, inklusive cirkulära, icke-cirkulära, böjda och andra former för att anpassa sig till olika anatomiska områden och kirurgiska behov. Utformningen av dessa införingsrör tar inte bara hänsyn till flexibilitet och hållbarhet, utan fokuserar också på användarkomfort och precision för att förbättra kirurgiska resultat.
Som en del av endoskopsystemet måste designen och tillverkningen av endoskopinsertionsröret vara mycket integrerat. Moderna endoskopinsättningsrör har inte bara bra flexibilitet och böjmotstånd, utan integrerar även högupplösta kameror och ljuskällor för att ge tydliga bilder och ljus. Denna integrerade design gör det möjligt för läkare att observera och operera i realtid under operationen, vilket förbättrar operationens noggrannhet och säkerhet.
Framväxten av endoskopinföringsrörsatser ger läkare fler valmöjligheter och flexibilitet. Till exempel ger TrueFeel-seriens införingsrörsats en bättre driftsupplevelse genom optimerad design. Dessa kit kan inte bara anpassa sig till olika kirurgiska behov, utan också minska vibrationer under operationen och förbättra patientkomforten.
Vilken struktur har endoskopinsertionsröret?

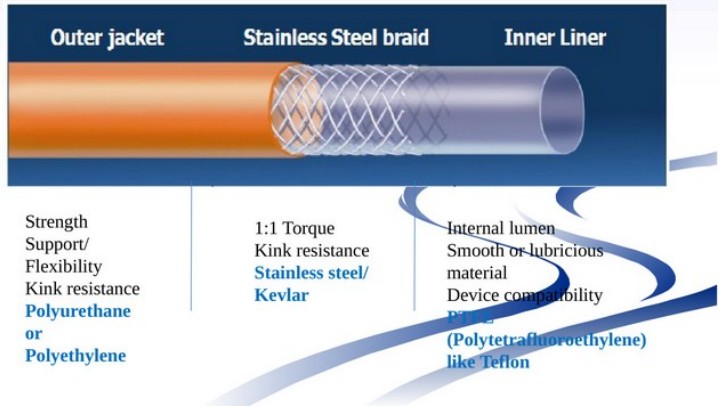

De insättningsrör för endoskop är en nyckelkomponent i endoskopsystemet. Dess strukturella design är utformad för att säkerställa tydlig vision och operativ flexibilitet i komplexa anatomiska strukturer. Insättningsröret är vanligtvis sammansatt av en flerskiktskompositstruktur, inklusive från utsidan till insidan:
Ytterskikt: Tillverkad av medicinsk kvalitet polyuretan (PU) eller silikonmaterial, ytan är slät och korrosionsbeständig, vilket minskar friktionen under införandet och förhindrar att kroppsvätskor tränger in.
Flätat lager: flätad av metalltråd (som rostfri ståltråd), vilket ger radiell styrka och anti-böjförmåga, vilket säkerställer att införingsdelen kan böjas flexibelt men inte kollapsa.
Foderlager: tillverkad av polytetrafluoreten (PTFE) eller polyeten (PE) för att bilda en slät kanal för att skydda den interna optiska fibern, tråden och instrumentkanalen.

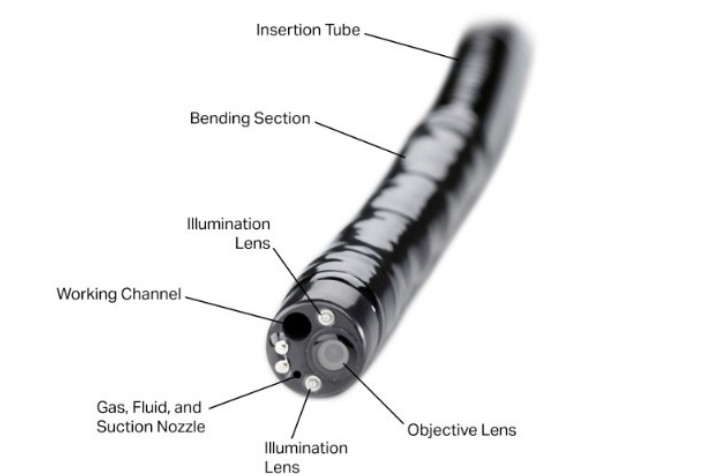

Dessutom är den främre änden av införingsröret vanligtvis försedd med en böjningsdel, som är sammansatt av flera ormbensstrukturer som är roterbart förbundna med varandra. Ormbenskonstruktionens innervägg är försedd med ett styrspår, och draglinjen passerar genom styrspåret och är ansluten till ormbenskonstruktionen. Manöverdelen är försedd med en kontrollknapp och en kontrollknapp, kontrollvredet är anslutet till draglinjen och kontrollknappen är ansluten till den elektriska signalen från endoskopets pumpgrupp.

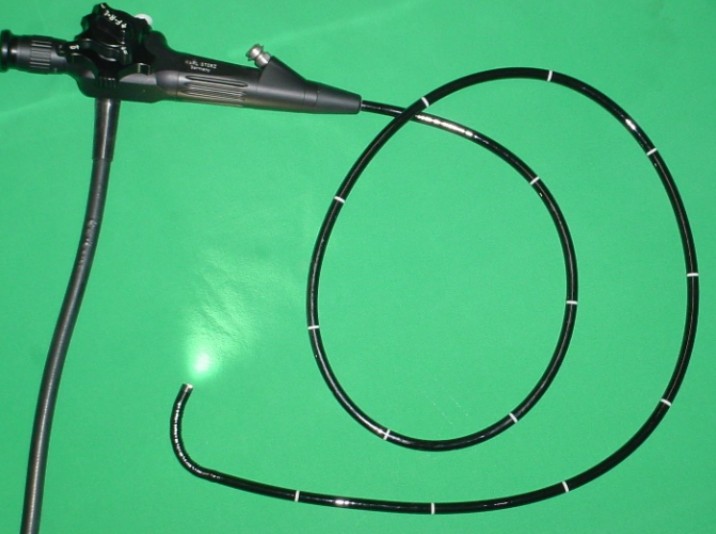

I ett flexibelt endoskop är strukturen av införingsröret mer komplicerat, vanligtvis med ett införingsrör, en böjningsdel och en spetsände. Ytan på införingsröret har ett lager av svart hartshud med fjäll, som spelar rollen som vattentätning, korrosionsbeständighet och identifiering; mellanskiktet är ett metallnät, som spelar rollen för att skydda de inre skiktkomponenterna; det inre lagret är ett spiralark, som spelar rollen som böjning. Fyra spiralrör är svetsade till den främre änden av införingsröret, och ståltråden sätts in i spiralröret. Den bakre änden av spiralröret är svetsad med motsvarande fäste och installerad i fästet för att balansera stabiliteten hos det mjuka endoskopet när det vinklas under användning.
I ett styvt endoskop består införingsrörsdelen av ett yttre rör, ett innerrör och en belysningsfiber. Belysningsfibern är placerad mellan innerröret och ytterröret och dess funktion är att belysa hela synfältet. Insättningsröret i ett styvt endoskop är relativt hårt och kan inte böjas. Det används ofta för undersökning och behandling av relativt raka hålrum eller delar som otolaryngologi och ledhål.
Materialval för endoskopinsättningsrör
De insättningsrör för endoskop är en oumbärlig nyckelkomponent i minimalt invasiv kirurgi, och dess prestanda och säkerhet beror till stor del på det valda materialet. Endoskopinföringsröret är vanligtvis sammansatt av en flerskiktskompositstruktur, och varje lager av material har en specifik funktion för att säkerställa dess flexibilitet, hållbarhet och biokompatibilitet i komplexa anatomiska miljöer.
1. Jackans material: ger flexibilitet och skydd
De jacket material is the outermost layer of the endoscope insertion tube. Its main function is to protect the internal structure while providing good flexibility and bending resistance. Common jacket materials include:
Dermoplastic polyurethane (TPU): TPU har utmärkt flexibilitet, slitstyrka och rivhållfasthet, och är lämplig för införingsrör som behöver böjas ofta och användas upprepade gånger. Den har också god biokompatibilitet och är lämplig för användning i människokroppens inre miljö.
Polyamid 12 (PA12): PA12 är en högpresterande ingenjörsplast med god kemisk korrosionsbeständighet och mekanisk hållfasthet. Den är lämplig för införingsrör med höga krav på hållbarhet.
Polyeteramid (PEBAX): PEBAX är en halvkristallin polyester som kombinerar mjukhet och styrka. Det används ofta i införingsrör som kräver hög flexibilitet och utmattningsmotstånd.
Dese materials not only provide good flexibility, but also remain stable during cleaning and disinfection, reducing the risk of material aging and performance degradation.
2. Förstärkningsmaterial: ger strukturellt stöd och anti-vikningsförmåga
Förstärkningsmaterial läggs vanligtvis till mellanskiktet av insättningsrör för endoskop för att ge strukturellt stöd och anti-kinkförmåga. De mest använda förstärkningsmaterialen är:
Rostfri ståltråd: Rostfri ståltråd har god mekanisk hållfasthet och korrosionsbeständighet, vilket effektivt kan förhindra att insättningsröret kollapsar eller veck under användning. Genom att väva in i en nätstruktur kan rostfri ståltråd öka den radiella stödkraften hos införingsröret, så att det kan förbli stabilt i komplexa anatomiska banor.
3. Fodermaterial: säkerställ smidig lumen och fri passage
De lining material is the innermost layer of the endoscope insertion tube, which directly contacts the optical fiber, wire and instrument channel. Its main function is to provide a smooth inner surface, reduce friction and damage, and ensure unobstructed passage. Commonly used lining materials include:
Polytetrafluoreten (PTFE): PTFE är ett av de mest använda fodermaterialen för närvarande. På grund av sin extremt låga friktionskoefficient och utmärkta kemiska tröghet kan den effektivt förhindra slitage av optiska fibrer och ledningar och är lätt att rengöra och desinficera.
Polyamid 12 (PA12): PA12 har bra smörjförmåga och slitstyrka och är lämplig för införingsrör som kräver frekvent glidning och upprepad användning.
Polyeteramid (PEBAX): PEBAX har god flexibilitet och utmattningsbeständighet och är lämplig för insticksrör som kräver hög flexibilitet och hållbarhet.
Polyvinylidenfluorid (PVDF): PVDF är en högpresterande fluorpolymer med utmärkt kemisk korrosionsbeständighet och mekanisk styrka, och är lämplig för avancerade införingsrör med höga krav på materialprestanda.
4. Materialkombination och strukturell design
De material selection of insättningsrör för endoskop är vanligtvis inte enstaka, utan kombineras enligt specifika applikationskrav. Till exempel:
"Coat foder" struktur: De jacket material provides flexibility and protection, and the lining material provides a smooth inner surface. The combination of the two can achieve good operating performance and service life.
"Coat förstärkande lager foder" struktur: I vissa avancerade införingsrör läggs ett förstärkningsskikt (som en trådfläta av rostfritt stål) i mitten för att ytterligare förbättra insättningsrörets böjmotstånd och kinkmotstånd.
5. Grund för materialval
När man väljer material för endoskopets insättningsrör, beaktas vanligtvis följande aspekter:
Biokompatibilitet: De material must meet the safety standards for human contact to avoid allergies or tissue damage.
Flexibilitet och böjmotstånd: De insertion tube needs to be flexibly bent in the human body, so the material must have good flexibility and fatigue resistance.
Korrosionsbeständighet: De insertion tube will be exposed to a variety of chemical reagents during cleaning and disinfection, so the material must have good chemical corrosion resistance.
Smörjighet och smidighet: De lining material must have good lubricity to reduce friction damage to the optical fiber and wire.
Rengörbarhet och steriliserbarhet: De material must be able to withstand high-temperature and high-pressure steam sterilization, chemical disinfectant immersion and other treatment methods to ensure sterile use.
6. Materials inverkan på prestanda
Olika materialkombinationer kommer att ha en betydande inverkan på prestanda insättningsrör för endoskop :
Flexibilitet och böjmotstånd: Material som TPU, PA12 och PEBAX har god flexibilitet och är lämpliga för införingsrör som behöver böjas ofta.
Styrka och stöd: De stainless steel wire reinforcement layer can provide good radial support to prevent the insertion tube from collapsing in complex paths.
Jämnhet och kanaljämnhet: Fodermaterial som PTFE, PA12 och PEBAX kan ge en slät inre yta, minska friktion och skador och säkerställa jämna kanaler.
Hållbarhet och livslängd: Material som PA12 och PEBAX har god hållbarhet och lämpar sig för insättningsrör som används under långa tidsperioder eller högfrekventa operationer.
Vilka är försiktighetsåtgärderna för att använda insättningsrör för endoskop ?
De precautions for using the endoscope insertion tube mainly include the following aspects:
1. Undvik överdriven böjning eller vridning: Undvik överdriven böjning eller vridning av införingsröret under användning för att undvika skador. Insättningsröret är utformat för att ge en klar sikt och funktionell flexibilitet inuti människokroppen, så det bör hållas i sitt naturliga tillstånd.
2. Korrekt insättning och borttagning: När du sätter in endoskopet ska det göras försiktigt och långsamt, och undvik överdriven kraft för att undvika att skada patienten eller utrustningen. På samma sätt, när du tar bort införingsröret, bör det också manövreras försiktigt för att undvika tvångsdrag för att undvika att det fastnar eller skadas.
3. Håll rent och torrt: Före och efter användning ska införingsröret hållas rent och torrt för att förhindra kontaminering och skador. Efter användning bör den rengöras noggrant och förvaras på rätt sätt för att undvika direkt solljus och hög temperatur.
4. Undvik kontakt med skadliga ämnen: De insertion tube should avoid contact with any other liquid other than water, salt water, motor oil or diesel to avoid damage. In addition, splashing water droplets should be prevented from contacting the port to avoid damage to the equipment.
5. Följ bruksanvisningen: När du använder ett endoskop, bör bruksanvisningen från tillverkaren följas strikt för att säkerställa säker och effektiv användning av enheten. Till exempel, när du justerar flexibiliteten hos införingsröret, bör det göras långsamt och undvika snabba förändringar för att undvika att orsaka obehag för patienten eller skada på enheten.
6. Var uppmärksam på lagringsförhållandena: När den inte används bör införingsröret förvaras i en torr, ren, dammfri miljö, borta från direkt solljus och höga temperaturer för att bibehålla dess prestanda och livslängd.
7. Undvik felaktig användning: Under användning bör införingsröret undvikas från att föras in i stegade lägen, utskjutande lägen eller lägen som känns för snäva för att sätta in. Dessutom bör användningen av införingsröret i en miljö som överskrider driftstemperaturområdet undvikas för att undvika att orsaka produktskador eller försämrad prestanda.
8. Regelbundet underhåll och inspektion: Efter användning bör insättningsrörets status kontrolleras regelbundet för att säkerställa att det är fritt från skador och underhålls och kalibreras enligt tillverkarens rekommendationer. Detta hjälper till att förlänga enhetens livslängd och säkerställa dess tillförlitlighet vid efterföljande användning.
Vilka är underhållsmetoderna för insättningsrör för endoskop ?
Rengöring: De insertion tube should be cleaned immediately after use to remove dust, oil or other contaminants that may be attached. Use a clean soft cloth or cotton swab for cleaning, and avoid using hard cloth or hard brushes to avoid damaging the equipment. If there is sewage, oil or other liquids on the insertion tube, it should be cleaned with a soft cloth or cotton swab dipped in neutral detergent, and then wiped dry with a clean soft gauze dipped in clean water.
Torkning: Efter rengöring måste alla delar av införingsröret torkas ordentligt för att förhindra bakterietillväxt och utrustningens korrosion. En bärbar endoskoptorkenhet kan användas för torkning.
Undvik att böja och vrida: Undvik överdriven böjning eller vridning av införingsröret under användning för att undvika skador. Före varje användning, se till att införingsslangen är rak för att minska trycket på bettlinjen.
Korrekt förvaring: När den inte används ska insättningsröret förvaras i en torr, dammsäker miljö och använda ett särskilt skyddande skydd eller låda. Insättningsröret ska hållas rakt under förvaring för att undvika att det lindas till en tät spole.
Regelbunden inspektion: Kontrollera regelbundet statusen för införingsröret för att säkerställa att det inte är skadat, och underhåll och kalibrera det enligt tillverkarens rekommendationer. Om insättningsröret visar sig vara skadat eller onormalt, kontakta tillverkaren eller auktoriserad återförsäljare i tid för reparation.
Undvik felaktig användning: Under användning, undvik att föra in införingsröret i en stegvis position, en utskjutande position eller en position som känns för snäv för att sätta in. Undvik dessutom att använda införingsröret i en miljö som överskrider driftstemperaturområdet för att undvika produktskador eller försämrad prestanda.
Genom att följa ovanstående underhållsmetoder, korrekt användning och underhåll av insättningsrör för endoskop kan säkerställas och därigenom förbättra säkerheten och framgångsfrekvensen för operation.
Vanliga fel på endoskopinföringsrör inkluderar huvudsakligen följande aspekter:
Deformation av införingsröret: Deformation av införingsröret orsakas vanligtvis av yttre krafter, såsom överdriven böjning eller vridning. Denna deformation kan orsaka deformation av instrumentets rörledning, brott på styrljuset, deformation av vatten- och gasledningen och till och med påverka bildkvaliteten och ljusintensiteten.
Gulning, åldrande och kristallisering av den yttre huden på införingsröret: Eftersom rester av slem och protein inte tas bort ordentligt under daglig rengöring och desinfektion kommer dessa ämnen att kristallisera och göra att den yttre huden på insättningsröret gulnar och åldras. Efter långvarig användning åldras även den yttre huden på införingsröret normalt på grund av nedsänkning i desinfektionsmedel, enzymlösningar och alkohol.
Skador på ljusledaren eller bildguiden: De light guide is dim, yellow, or does not guide light, and black spots appear on the image guide. This may be due to the insertion tube being bent at too large an angle, squeezed, collided, clamped, or bitten by the patient, which may cause the optical fiber to break.
Nålhål, brott och rynkor visas på insättningsrörets spole: Sådana fenomen orsakas vanligtvis av kollision mellan införingsröret och vassa föremål, för liten vinkel på rengöringsspolen, patientens mundyna faller av, spegelkroppen bits av patienten och spegeln kläms fast vid placering.
Öppen svetsning vid roten av införingsröret: Öppen svetsning vid roten av införingsröret kommer att påverka tätningen av endoskopet och orsaka vattenläckage.
Buckor och böjar på införingsröret: Bucklor och böjningar på införingsröret kommer att påverka endoskopets insättningsbarhet. Samtidigt kan den inre spegelytan skäras, vilket gör att ljusledaren går sönder, CCD-objektivet faller av och CCD:n skadas, vilket resulterar i abnormiteter som skuggor, defekter och att bilden försvinner.
Skador på den yttre huden på införingsröret: Skador på den yttre huden på införingsröret kan orsakas av felaktig rengöring och desinfektion, felaktiga steriliseringsmetoder etc.
Dese faults not only affect the normal use of the endoscope, but may also cause harm to the patient. Therefore, correct operation and maintenance are the key to preventing these faults.
Vad är rengörings- och desinfektionsprocessen för insättningsrör för endoskop ?

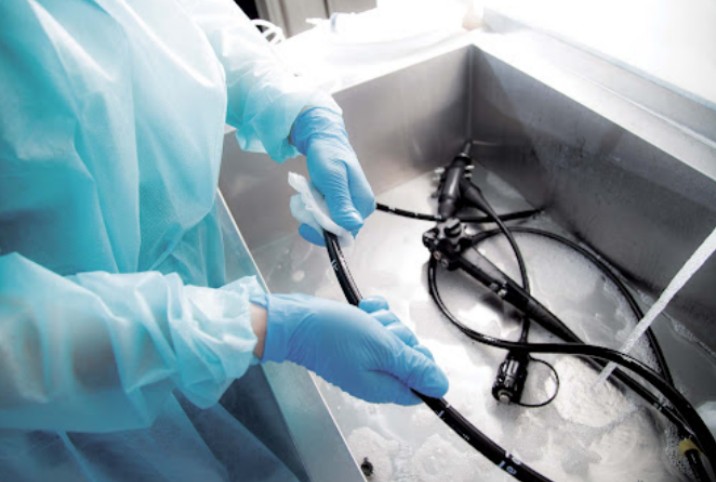

De cleaning and disinfection process of the endoscope insertion tube is a key step to ensure medical safety and prevent cross infection. The following is a detailed cleaning and disinfection process:
Förbehandling: Omedelbart efter användning, skölj ytan och rörledningen på endoskopet med rinnande vatten för att avlägsna föroreningar som blod och slem. Använd en speciell borste för att upprepade gånger skrubba rörledningen för att förhindra att resterna torkar upp och bildar en biofilm. Förbehandlingstiden kontrolleras inom 10 minuter för att undvika tillväxt av mikroorganismer.
Rengöring: Ta isär endoskopet och demontera alla löstagbara delar. Blötlägg i varmt vatten som innehåller flera enzymrengöringsmedel (vattentemperatur ≤40℃), skölj insidan av rörledningen med en högtrycksvattenpistol och skrubba fogarna manuellt med en mjuk borste. Rengöringsmedlet förbereds och används omedelbart och engångstiden överstiger inte 4 timmar. Skölj med rent vatten tre gånger efter rengöring för att säkerställa att det inte finns några rengöringsmedelsrester.

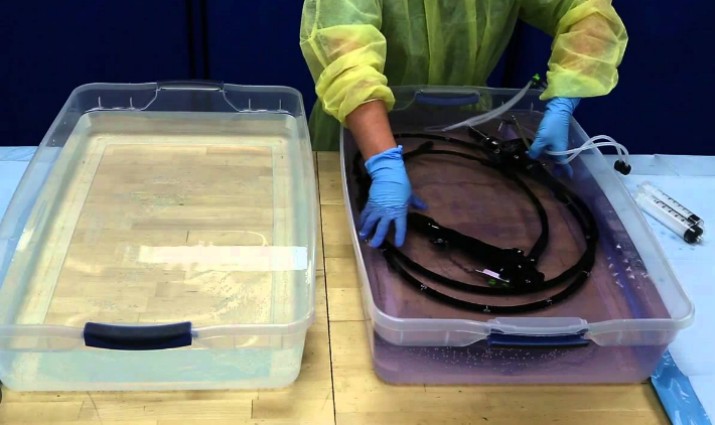

Enzymrengöring: Sänk ner hela endoskopet i enzymrengöringslösningen och torka av ytan på endoskopet. Skölj endoskoprörledningen samtidigt som den fulla perfusionsanordningen behålls. Vänligen välj enzymrengöringslösningen enligt beskrivningen i endoskopets manual. Upprepad användning av enzymrengöringslösningen har större inverkan på rengöringseffekten.
Desinfektion: Använd ett högnivådesinfektionsmedel, såsom GA, för desinfektion. Desinfektionsmetoden och tiden bör följa produktens instruktioner. Använd en kraftpump eller spruta för att fylla varje rör med desinfektionsmedel tills inga bubblor kommer ut.
Spolning: Använd en kraftpump eller tryckvattenpistol för att spola varje rör med renat vatten eller sterilt vatten i minst två minuter tills inget desinfektionsmedel finns kvar. Använd en tryckluftspistol för att blåsa upp alla rör med ren tryckluft i minst trettio sekunder tills de är helt torra.
Läckagetest: Under rengörings- och desinfektionsprocessen krävs ett läckagetest för att säkerställa att endoskopet är läckagefritt. Om en läcka upptäcks måste endoskopet tas bort och skickas till underhållsavdelningen för reparation.
Torkning och förvaring: Använd filtrerad torr luft och blås insidan av röret med en luftpistol tills inga vattendroppar finns kvar. Flexibla endoskop måste hängas vertikalt för att undvika böjskador. Förvaringsskåpet ska hålla en temperatur på <24°C och en luftfuktighet på <70%, och förvaringsmiljön ska övervakas dagligen.
Lagring: Rengjorda och desinficerade endoskop bör förvaras i ett särskilt förvaringsutrymme för att bibehålla ett sterilt tillstånd och undvika sekundär kontaminering.
De insättningsrör för endoskop är en nyckelkomponent i endoskopsystemet. Dess huvudsakliga funktion är att leverera kameran, ljuskällan och olika operationsverktyg till människokroppen för att uppnå observation och behandling av inre organ.
De insertion tube is usually composed of a multi-layer composite structure, including outer jacket material, reinforcement material and lining material from the outside to the inside. Outer jacket materials such as thermoplastic polyurethane (TPU), polyamide 12 (PA12) or polyetheramide (PEBAX) provide flexibility and protection; reinforcement materials such as stainless steel wire braid provide radial strength and anti-kink ability; lining materials such as polytetrafluoroethylene (PTFE) or polyethylene (PE) ensure that the inner cavity is smooth, reduce friction, and facilitate the passage of optical fibers and instruments.
De design of the insättningsrör för endoskop behöver balansera flexibilitet och styvhet för att möta behoven hos olika anatomiska strukturer. Till exempel, inom urologisk kirurgi, är engångsinföringsrör för endoskop ofta gjorda av PTFE- eller PEBAX-material, som har fördelarna med stark biokompatibilitet, slät yta, låg friktion etc. och kan minska vävnadsskador under kirurgiska operationer. Dessutom är många införingsrör utrustade med radiografiska markörer för att ge exakt återkoppling i realtid under procedurer som kräver röntgenassisterad positionering.
