Inom modern medicinsk teknik har minimalinvasiv kirurgi och interventionell behandling blivit viktiga medel för att behandla många komplexa sjukdomar. För att möta dessa applikationer med hög precision och hög tillförlitlighet, Fläta förstärkta slangar har gradvis blivit nyckelkomponenter i medicintekniska produkter på grund av deras utmärkta prestanda och flexibilitet. Flätade förstärkta rör förbättrar avsevärt rörets sprängtrycksmotstånd, pelarstyrka och vridmomentöverföringsprestanda genom att bädda in en metall- eller fiberflätad struktur mellan två lager av material. De används ofta inom kransartär, elektrofysiologi, strukturellt hjärta, perifera, neurologiska, urinvägar, andningsvägar och andra områden.
Kärnfördelen med Fläta förstärkta slangar ligger i kombinationen av Kevlarförstärkning och rostfri flätning. Kevlarfiber används i stor utsträckning inom flyg-, skottsäker utrustning och andra områden på grund av dess extremt höga draghållfasthet och lätta egenskaper. I Braid Armed Tubings används kevlarfiber som ett förstärkningsskikt, vilket inte bara förbättrar rörets styrka, utan också förbättrar dess flexibilitet och slagtålighet. Den rostfria flätningen förbättrar rörets korrosionsbeständighet och slitstyrka ytterligare, så att den fortfarande kan bibehålla stabil prestanda i tuffa miljöer.
Dessutom har PTFE-fodrets design Fläta förstärkt slang har utmärkt kemisk kompatibilitet och låg friktionsegenskaper. PTFE (polytetrafluoreten) som det inre skiktmaterialet kan effektivt förhindra läckage av vätskor eller gaser och har extremt låg permeabilitet, vilket är lämpligt för högren produkttransport, livsmedelsbearbetning, medicinsk utrustning och andra områden. Denna foderdesign ökar inte bara rörets livslängd utan minskar också underhållskostnaderna.
Braid Armed Tubings används ofta inom det medicinska området. Den höga precisionen, höga vridmomentkontrollprestanda och goda biokompatibilitet hos medicinska flätade rör gör dem till en viktig del av nyckelmedicinsk utrustning såsom minimalt invasiv kirurgi och interventionell behandling.
Till exempel Fläta förstärkt slang kombinerat med PI-material (polyimid) och Kevlar-fiber har inte bara utmärkt hållfasthet och temperaturbeständighet, utan har också god isoleringsförmåga och funktionsflexibilitet, vilket är lämpligt för en mängd olika medicinska apparater som styrtrådslumen, punkteringsverktyg och interventionshylsor.
Vid kranskärlsintervention används Braid Armed Tubings i nyckelutrustning som ballongkatetrar och aortaklafftillförselsystem. Dess höga vridmomentkontrollprestanda och goda sprängtrycksmotstånd gör att den kan navigera smidigt i komplexa kärlstrukturer och garantera säkerheten och effektiviteten av operationen.
Dessutom visar tillämpningen av Braid Armed Tubings i elektrofysiologiska kartläggningskatetrar, styrbara höljen, guidekatetrar och annan utrustning dess utmärkta prestanda under hög precision och höga tillförlitlighetskrav.
Vilka är de strukturella komponenterna i Fläta förstärkta slangar ?

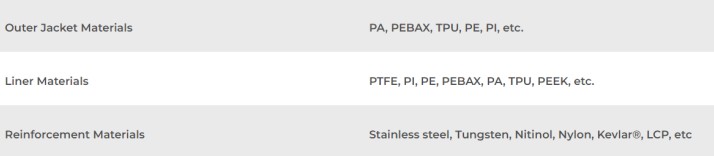

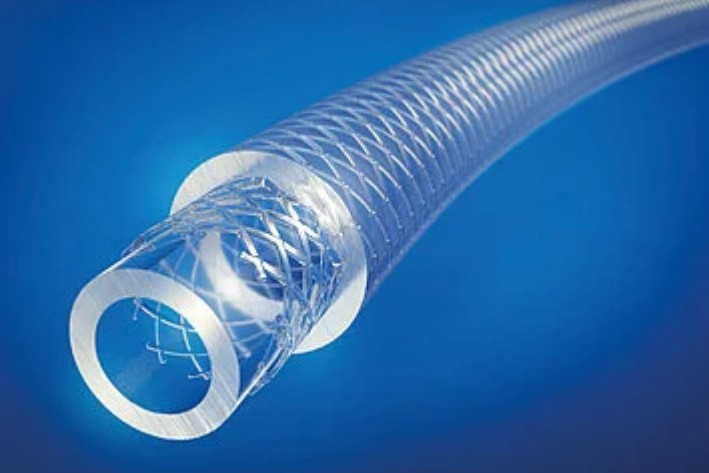

De strukturella komponenterna i Braid Armed Tubings inkluderar vanligtvis innerlager, mellanlager och yttre lager, varje lager har sin specifika funktion och materialval. Följande är den detaljerade struktursammansättningen:
Innerskikt (liner): Det inre skiktet är i direkt kontakt med vätskan och måste ha god mediabeständighet och tätningsegenskaper för att säkerställa att vätskan inte förorenas under överföringen. Vanliga inre skiktmaterial inkluderar PTFE (polytetrafluoreten), FEP (fluorerad etenpropen), PEBAX (polyeterimid), TPU (termoplastisk polyuretan), PA (polyamid) och PE (polyeten).
Mellanskikt (förstärkningsskikt): Mellanskiktet är kärndelen av det flätade förstärkta röret, vanligtvis vävt med metalltråd (som rostfri ståltråd, nickel-titanlegeringstråd) eller fiber (som Kevlar®, LCP). Detta skikt ger inte bara den erforderliga draghållfastheten och tryckbärande kapaciteten, utan ger också röret utmärkt böjflexibilitet och slitstyrka. Flätningsmetoden kan vara 1-på-1, 1-på-2 eller 2-på-2, och flättätheten är vanligtvis mellan 25 och 125 PPI, och kan kontinuerligt anpassas efter behov.
Ytterskikt (skyddsskikt): Det yttre skiktet är placerat på den yttersta sidan och dess huvudsakliga funktion är att skydda förstärkningsskiktet och det inre skiktet från att skadas av den yttre miljön. Vanliga ytterskiktsmaterial inkluderar PEBAX, nylon, TPU, PET (polyester), polyeten, etc., som har god slitstyrka, väderbeständighet och UV-strålningsbeständighet. Dessutom kan färgidentifiering, flamskyddsmedel och antistatiska medel läggas till det yttre lagret för att uppfylla specifika applikationskrav.
Tie Layer: I vissa fall, för att säkerställa den täta bindningen mellan materialskikten, sätts ett bindeskikt mellan det inre skiktet och förstärkningsskiktet. Knytskiktet är vanligtvis tillverkat av speciella lim eller beläggningsmaterial för att förbättra bindningsstyrkan mellan skikten och stabiliteten hos den övergripande strukturen.
Andra valfria strukturer:
Utvecklingsring eller utvecklingspunkt: I vissa medicinska tillämpningar, för att underlätta observation under röntgen eller andra avbildningstekniker, läggs en framkallningsring eller framkallningspunkt till röret, som vanligtvis är tillverkat av platina-iridiumlegering, guldpläterade eller icke-radiotransparenta polymermaterial.
Förstärkningsribbdesign: I vissa högtrycks- eller högbelastningsapplikationer läggs förstärkningsribbor på utsidan av röret för att ytterligare förbättra dess strukturella styrka och stabilitet.
Wire-pull ring-kontrollerat bockningssystem: I applikationer där exakt kontroll av bockningsvinkeln krävs, kan ett wire-pull ring-styrt bockningssystem konstrueras för att säkerställa att röret kan bibehålla en stabil form och prestanda under användning.

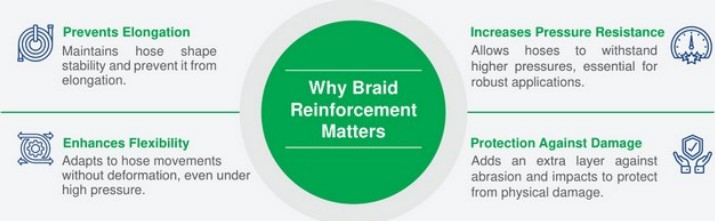

Vilken är nyckelrollen för förstärkningsmaterialet i Fläta förstärkt slang ?
Förstärkningsmaterialet i Braid Armed Tubing spelar en viktig roll för att förbättra dess prestanda. Förstärkningsmaterialet är vanligtvis placerat i rörets mittskikt och bildas genom flätning eller lindning för att förbättra styrkan, segheten och tryckmotståndet hos röret. Följande är nyckelrollerna för förstärkningsmaterialet och dess detaljerade beskrivning:
1. Förbättra tryckmotståndet:
Flätade förstärkningsmaterial (som rostfri ståltråd, Kevlar®, LCP, etc.) kan avsevärt förbättra rörets tryckmotstånd, så att det fortfarande kan bibehålla strukturell stabilitet under högt tryck. Till exempel kan en flätad förstärkt kateter gjord av 304 ståltråd och medicinska polymermaterial effektivt förhindra katetern från att vikas och förbättra dess tryckmotstånd. Dessutom visar tillämpningen av Braid Armed Tubings i högtrycksrörledningar att dess förstärkningsmaterial kan motstå hydrauliska tryck upp till 5000 PSI.
2. Förbättrad torsionskontrollprestanda:
Den strukturella designen av det flätade förstärkta materialet gör det möjligt för det att ge god torsionskontroll. I medicinsk utrustning som tillförselsystem för aortaklaffar och elektrofysiologiska kartläggningskatetrar, har den höga vridningskontrollprestandan hos Fläta förstärkt slang säkerställer kateterns stabilitet och noggrannhet vid komplexa operationer. Dessutom kan det förstärkande materialet i Braid Armed Tubing också optimera dess torsionsprestanda genom att justera flätningsvinkeln och densiteten.
3. Förhindra förlängning och deformation:
Flätade förstärkningsmaterial kan effektivt förhindra att röret töjs eller deformeras under användning. Till exempel, i hydrauliska system, kan flätade förstärkta rör bibehålla stabiliteten i sin form och undvika deformation på grund av materialutmattning även under högt tryck och dynamiska belastningar. Denna funktion är särskilt viktig för medicinsk utrustning som kräver exakt kontroll, såsom neurovaskulära mikrokatetrar och styrbara höljen.
4. Ge ytterligare skydd:
Flätade förstärkningsmaterial förbättrar inte bara rörets mekaniska egenskaper, utan ger det också ytterligare fysiskt skydd. Till exempel, i explosionssäkra flexibla anslutningsrör, är det mellersta förstärkningsskiktet vanligtvis sammansatt av trådflätat nät eller fiberförstärkningsmaterial, vilket effektivt kan förhindra yttre stötar och slitage och säkerställa anslutningens styrka och stabilitet. Dessutom kan flätade förstärkningsmaterial ytterligare förbättra deras slitstyrka och halkskydd genom att öka rörets ytjämnhet eller lägga till en halkskyddsbeläggning.
5. Optimera materialutnyttjandet:
Den strukturella utformningen av flätade förstärkningsmaterial gör att de kan optimeras enligt komponenternas kraftkrav, vilket ger fullt spel åt deras fördelar med hög hållfasthet. Till exempel, i kompositmaterial, kan fiberflätade maskor anordnas på ett riktat sätt enligt kraftriktningen hos komponenten för att förbättra utnyttjandeeffektiviteten för armeringsmaterialen. Denna design förbättrar inte bara rörets totala prestanda, utan minskar också kostnaden för att använda materialet.
6. Anpassa dig till en mängd olika arbetsmiljöer:
Mångfalden och justerbarheten hos flätade förstärkningsmaterial gör att de kan anpassa sig till en mängd olika arbetsmiljöer. I exempelvis gummislangar för kärnkraft är förstärkningsskiktet vanligtvis vävt eller lindat med fibermaterial. Dessa material har hög hållfasthet och seghet, vilket effektivt kan förbättra slangens drag- och tryckegenskaper. Dessutom kan flätade förstärkningsmaterial också anpassa sig till olika arbetsförhållanden genom att justera sina vävmetoder (såsom slätväv, kypertväv, korsväv etc.), vilket säkerställer att slangen kan fungera stabilt i olika komplexa miljöer.
Tillämpning av Fläta förstärkta slangar
Braid Armed Tubings används ofta inom flera medicinska områden på grund av deras utmärkta prestanda och flexibilitet. Deras höga vridmomentkontrollprestanda och goda biokompatibilitet gör dem till en viktig del av viktig medicinsk utrustning såsom minimalt invasiv kirurgi och interventionell terapi.
1. Koronar intervention: Fläta förstärkta slangar spelar en viktig roll vid koronar intervention. Deras höga tryckmotstånd och goda torsionskontrollprestanda gör att de kan passera genom komplexa kärlstrukturer smidigt, vilket säkerställer operationens säkerhet och effektivitet. Till exempel används Braid Armed Tubings i nyckelutrustning som ballongkatetrar och aortaklafftillförselsystem.
2. Elektrofysiologisk intervention: Vid elektrofysiologisk intervention gör den höga vridningskontrollprestandan och goda konduktiviteten hos Braid Armed Tubings dem till ett idealiskt val för elektrofysiologiska kartläggningskatetrar. De kan ge exakt vridmomentkontroll för att säkerställa stabil navigering av katetern i komplexa hjärtstrukturer.
3. Strukturell hjärtintervention: Fläta förstärkta slangar används också i stor utsträckning vid strukturell hjärtintervention. Deras höga stödkraft och goda anti-böjningsprestanda gör det möjligt för dem att effektivt stödja implantationen av komplexa strukturer som hjärtklaffar.
4. Perifer vaskulär intervention: Vid perifer vaskulär intervention gör den höga flexibiliteten och goda vridmotståndet hos Braid Armed Tubings dem att anpassa sig till komplexa vaskulära vägar och säkerställa ett smidigt framsteg av operationen.
5. Neurologisk intervention: Tillämpningen av Fläta förstärkta slangar vid neurologiska ingrepp är särskilt framträdande. Dess höga torsionskontrollprestanda och goda biokompatibilitet gör att den kan passera genom komplexa neurovaskulära strukturer, vilket säkerställer operationens noggrannhet och säkerhet.
6. Uriningrepp: Vid urologisk intervention gör den höga flexibiliteten och goda anti-böjningsprestandan hos Braid Armed Tubing det möjligt för den att passera genom komplexa urinsystemstrukturer för att säkerställa ett smidigt framsteg av operationen.
7. Andningsingrepp: Tillämpningen av Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokateter: Tillämpningen av Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Aortaklaffens leveranssystem: Tillämpningen av Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Styrbar mantel: Tillämpningen av Fläta förstärkta slangar i styrbara fodral är också mycket framträdande. Dess höga torsionskontrollprestanda och goda anti-böjningsprestanda gör att den kan passera genom komplexa vaskulära strukturer, vilket säkerställer operationens noggrannhet och säkerhet.
11. Styrkatetrar: Braid Armed Tubings används också i stor utsträckning i guidekatetrar. Dess höga flexibilitet och goda anti-böjningsprestanda gör att den kan passera genom komplexa vaskulära strukturer för att säkerställa ett smidigt framsteg av operationen.
Varför kan Fläta förstärkta slangar bli en nyckelkomponent i högprecisionsmedicinsk behandling?
Braid Armed Tubings har blivit en oumbärlig och viktig produkt i modern medicinsk behandling på grund av deras utmärkta prestanda och flexibla kundanpassade tjänster. Dess prestandafördelar återspeglas främst i följande aspekter:
Högt sprängtrycksmotstånd och kolonnstyrka: Flätade förstärkta rör förbättrar avsevärt rörets tryckmotstånd genom att bädda in en metall- eller fiberflätad struktur mellan två materiallager. Denna design gör det möjligt för den att bibehålla strukturell stabilitet under högt tryck och är lämplig för applikationer som kräver hög tillförlitlighet.
Till exempel, inom det medicinska området, används flätförstärkta slangar i stor utsträckning i perkutana kranskärlekateter, ballongkatetrar, neurovaskulära mikrokatetrar och andra anordningar för att säkerställa deras stabilitet och säkerhet i komplexa kärlstrukturer.
Utmärkt vridmomentöverföringsprestanda: Mellanskiktet av Braid Armed Tubing är vanligtvis vävt med metalltrådar eller fibrer, och denna strukturella design ger den bra torsionskontrollprestanda.
I medicinsk utrustning såsom aortaklafftillförselsystem och elektrofysiologiska kartläggningskatetrar säkerställer den höga vridningskontrollprestandan hos Braid Armed Tubings kateterns noggrannhet och stabilitet vid komplexa operationer. Dessutom har det flätade förstärkta polyimidröret (PI) från Zeus också utmärkta vridmomentöverföringsmöjligheter och är lämpligt för applikationer som kräver hög flexibilitet och styrka.
Justerbar hårdhet: Fläta förstärkta slangar kan justera materialkombinationen och flätningsdensiteten efter kundens behov för att uppnå anpassning av olika hårdhet. Denna flexibilitet gör att den kan anpassa sig till en mängd olika applikationsscenarier, från mjuka katetrar till stela stödstrukturer, för att möta specifika behov.
Till exempel kombinerar PI-flätade rör den höga hållfastheten och temperaturbeständigheten hos PI-material med flexibiliteten hos flätade strukturer för att bli ett kompositrörmaterial med utmärkt vridningskontroll, flexibilitet, styrka och tryckbarhet.
Kort leveranstid och stabil produktion: Eftersom de inre och yttre skiktmaterialen kan tillverkas oberoende, är produktionsprocessen av Braid Armed Tubings mer effektiv och kan förkorta leveranscykeln. Samtidigt uppfyller dess produktionsmiljö vanligtvis renrumsstandarden på 10 000 nivåer för att säkerställa att produktkvaliteten uppfyller kraven för medicintekniska tillämpningar. Denna effektiva produktionsmetod förbättrar inte bara produktionseffektiviteten, utan minskar också tillverkningskostnaderna, vilket gör produkten mer konkurrenskraftig på marknaden.
Anpassad service: Den skräddarsydda servicen av Fläta förstärkta slangar är en höjdpunkt. Kunder kan välja inre och yttre skiktmaterial och förstärkningsmaterial som PTFE, PI, PEBAX, TPU, PA, etc. enligt specifika behov för att möta behoven i olika applikationsscenarier.
Till exempel braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Efterbearbetning: För att ytterligare förbättra produktens prestanda och användbarhet genomgår den flätade förstärkta slangen vanligtvis en serie efterbearbetningsbehandlingar, såsom spetsformning, limning, avsmalning och andra processer. Dessa behandlingar kan förbättra rörets anslutning och funktion, vilket gör den mer tillförlitlig i komplexa miljöer. Till exempel är de inre och yttre skikten av det PI-flätade röret båda belagda med en avancerad doppbeläggningsprocess för att säkerställa dess goda kemiska kompatibilitet och mekaniska egenskaper.
Den framtida utvecklingstrenden av Fläta förstärkta slangar avspeglas främst i följande aspekter:
Materialinnovation: Med utvecklingen av ny materialteknologi kommer Fläta förstärkta slangar att använda mer högpresterande fibermaterial, såsom aramid, kolfiber, etc., för att förbättra deras lätta och höghållfasta egenskaper. Samtidigt kommer även användningen av miljövänliga material som återvinningsbara och biologiskt nedbrytbara material att öka, vilket driver industrin mot en hållbar utveckling.
Tekniska framsteg: Tillämpningen av intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Utvidgning av applikationsfält: Användningsområdena för Fläta förstärkta slangar kommer att utökas ytterligare, särskilt inom områdena medicinsk utrustning (såsom endoskop och katetrar), ny energi (vind- och solenergiutrustning), etc. Med accelerationen av urbaniseringen och populariseringen av konceptet med smart stadskonstruktion ökar efterfrågan på intelligent hantering av underjordiska rörnätsystem, vilket kommer att ge nya utvecklingsmöjligheter för Braid Armed Tubings.
Intelligens och hållbarhet: Med utvecklingen av Internet of Things-teknologin kommer Braid Reinforced Tubings att integrera fler sensorer och kommunikationsmoduler för att realisera realtidsövervakning och datauppladdning av rörledningsstatus, och ge mer exakt informationsstöd för underhåll av stadsrörsnät. Samtidigt, med främjandet av konceptet cirkulär ekonomi, kommer produktionen av Braid Armed Tubings att använda fler återvinningsbara material för att minska miljöpåverkan.
Anpassad service: I framtiden kommer den skräddarsydda tjänsten av Braid Armed Tubings att vara mer flexibel för att möta behoven i olika applikationsscenarier. Till exempel, genom att optimera materialformeln och tillverkningsprocessen, kommer armerade plaströr att få bättre mekaniska egenskaper och kemisk stabilitet för att anpassa sig till mer krävande applikationsmiljöer. Dessutom, med förstärkningen av personliga konsumtionstrender, kommer flätade förstärkta rör att ge mer kundanpassade tjänster, såsom speciella specifikationer och funktionell anpassning, för att möta behoven vid olika tillfällen.
Med den ständiga utvecklingen av materialvetenskap och ingenjörsteknik kommer prestanda- och tillämpningsområdet för Braid Armed Tubings att utökas ytterligare. I framtiden kommer kombinationen av Kevlarförstärkning och rostfritt stålflätning att vara närmare för att möta behoven av högre hållfasthet och lättare vikt. Samtidigt kommer designen av PTFE-foder och högtrycksrör också att vara mer intelligent för att möta högprecisionskraven under komplexa arbetsförhållanden.
Inom det medicinska området, Fläta förstärkta slangar kommer att fortsätta att främja utvecklingen av minimalt invasiv kirurgi och interventionell behandling, särskilt inom områden med hög precision som neurovaskulära och kardiovaskulära. Inom industriområdet kommer dess tillämpning i högtrycks-, korrosionsbeständiga och slagtåliga scenarier att fortsätta att expandera, vilket ger starkt stöd för intelligent tillverkning och grön tillverkning.
