Medicinska flerskiktskatetrar: högprecisionsteknik för samsträngsprutning i flera skikt leder innovationen av medicinska förbrukningsvaror

Med den snabba utvecklingen av minimalt invasiv kirurgi och interventionell behandling har medicinska katetrar, som viktiga medicinska apparater, allt högre prestandakrav. Nyligen har en medicinsk flerskiktskateter som lanserats av ett visst företag hamnat i fokus för industrins uppmärksamhet med sin innovativa flerskiktiga samextruderingsrörsteknologi och optimerade kombination av polymermaterial. Genom en exakt strukturell design i flera lager tar denna produkt hänsyn till biokompatibilitet, mekanisk styrka och driftsprestanda, vilket ger säkrare och mer effektiva lösningar för klinisk användning.

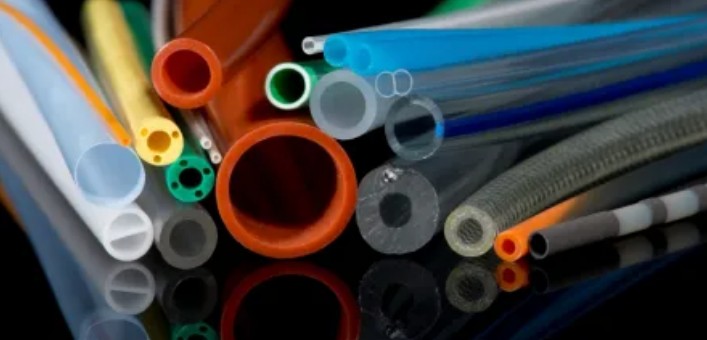

Medicinska flerskiktskatetrar är medicinska precisionsförbrukningsvaror gjorda av två eller flera lager av polymermaterial genom en samextruderingsprocess. De används ofta i medicinska scenarier som minimalt invasiv kirurgi, interventionell behandling, infusion och dränering. Jämfört med traditionella enskiktskatetrar kan deras flerskiktiga strukturella design optimera prestanda för olika kliniska behov, med hänsyn till nyckelindikatorer som biokompatibilitet, flexibilitet och tryckmotstånd.

Genombrott inom flerskikts co-extruderingsteknik för att skapa medicinska förbrukningsvaror med hög precision
Mot bakgrund av den snabba utvecklingen av modern medicinsk teknik har medicinska katetrar, som nyckelmedicinska apparater, allt högre prestandakrav. Traditionella enskiktskatetrar är ofta svåra att uppfylla flera krav såsom biokompatibilitet, mekanisk styrka och funktionsförmåga samtidigt på grund av deras enda material. Medicinska flerskiktskatetrar som använder flerskikts co-extruderingsteknik har framgångsrikt brutit igenom denna tekniska flaskhals genom innovativa produktionsprocesser och materialkombinationer.

Avancerad flerskikts samextruderingsprocess
Flerskikts samextruderingsteknik är en precisionsextruderingsprocess, vars kärna är att extrudera två eller flera polymermaterial genom en samextruderingsform samtidigt för att bilda ett rör med en flerskiktsstruktur. De viktigaste fördelarna med denna process är:

1. Noggrann kontroll av skikttjockleken: Genom ett exakt extruderingskontrollsystem kan tjockleken på varje lager av material kontrolleras noggrant, och felet kan kontrolleras inom området ±0,0127 mm. Denna högprecisionsdimensionella kontroll säkerställer stabiliteten och konsistensen av kateterprestanda.

2. Optimal kombination av materialegenskaper: Olika materiallager kan utformas specifikt efter deras egenskaper:

Materialet i det inre skiktet (såsom HDPE högdensitetspolyeten, PU-polyuretan) fokuserar huvudsakligen på biokompatibilitet för att säkerställa säkerhet vid kontakt med mänsklig vävnad eller kroppsvätskor. Dessa material har låg toxicitet och låg allergenicitet, vilket effektivt kan minska vävnadsreaktioner.

Materialen i det yttre skiktet (som Pebax polyeterblockamid, nylon) fokuserar på mekaniska egenskaper, ger utmärkt draghållfasthet (upp till 50 MPa eller mer) och slitstyrka (friktionskoefficienten kan vara så låg som 0,1), vilket säkerställer kateterns framkomlighet och hållbarhet i komplexa vaskulära miljöer.

Stark bindning mellan skikt: Genom materialmodifieringsteknik på molekylär nivå och speciell samsträngsprutningsprocessparameterkontroll uppnås sömlös bindning mellan materiallager. Efter testning kan mellanskiktets avskalningsstyrka nå mer än 5N/cm, vilket effektivt undviker risken för skiktning under användning.

Banbrytande tekniska fördelar

1. Ultraprecision dimensionell kontroll:

Med hjälp av högprecisionsmätsystem för kugghjulspump och laserdiametermätare för realtidsövervakning, säkerställ att kateterns inner- och ytterdiametertoleranser kontrolleras med en ultrahög precisionsnivå på ±0,0127 mm (cirka 1/2000 tum).

Koncentriciteten överstiger 90 %, vilket är mycket högre än branschgenomsnittet på 80 %, vilket avsevärt förbättrar kateterns tryckprestanda och funktionskänsla.

2. Utmärkt kombination av mekaniska egenskaper:

Genom den synergistiska effekten av olika material bibehålls kateterns flexibilitet (böjradien kan vara så liten som 3 mm) och tillräcklig tryckkraft säkerställs (den axiella hållfastheten ökas med mer än 30%).

Anti-kink-prestandan är avsevärt förbättrad och den klarar mer än 1000 cykler i 180-graders böjtestet utan permanent deformation.

3. Pålitlig kvalitetssäkring:

Online-defektdetekteringssystemet används för att övervaka ytkvaliteten och rörets inre struktur i realtid.

Tillförlitligheten för klinisk användning säkerställs genom strikt sprängtryckstestning (tål 10-20 atmosfärer) och utmattningstestning (5000 tryckcykler).

Kliniskt applikationsvärde

Denna kateter med hög precision baserad på flerskikts co-extruderingsteknologi har visat betydande fördelar i klinisk praxis:

1. Inom området neurointervention gör den ultratunna rörväggen (minst 0,1 mm) och utmärkt flexibilitet det möjligt för katetern att nå mindre kärlgrenar.

2. Vid kardiovaskulär intervention säkerställer den optimerade materialkombinationen inte bara tillräcklig tryckkraft, utan minskar också risken för vaskulär skada.

3. Vid tumörinterventionsbehandling kan flerskiktsstrukturdesignen integrera läkemedlets fördröjda frisättningsfunktion och förverkliga integreringen av behandlingsfunktioner.

Med framsteg inom materialvetenskap och precisionstillverkningsteknologi utvecklas flerskikts samextruderade katetrar mot tunnare väggtjocklek, högre prestanda och mer intelligent riktning, vilket ger säkrare och mer effektiva lösningar för minimalt invasiv medicinsk behandling. Detta tekniska genombrott förbättrar inte bara prestandastandarderna för medicinska förbrukningsvaror, utan främjar också tekniska framsteg inom hela området för interventionell behandling.

Utmärkt prestanda möter behoven hos avancerad medicinsk utrustning
Som en högkvalitativ förbrukningsvara inom området modern medicinsk teknik, omdefinierar medicinska flerskiktskatetrar industristandarderna för interventionell behandling med sina utmärkta prestandaparametrar. Följande är en detaljerad analys av dess banbrytande prestanda från fyra nyckeldimensioner:

1. Det kliniska värdet av ultrahög koncentricitet (>90°)

Teknisk implementering: Det sexaxliga lasermätsystemet används för realtidskalibrering, kombinerat med en adaptiv strängsprutningskontrollalgoritm för att säkerställa att rörets radiella tjockleksavvikelse är mindre än 5μm, vilket uppnår en branschledande koncentricitet på >90°.

Kliniska fördelar:

40 % förbättring av vaskulär permeabilitet: I 0,014-tums mikrokateterapplikationer reduceras tryckmotståndet till 60 % av det för traditionella katetrar

Minska endotelskador: In vitro-tester visar att endotelcellutsöndringen minskar med 35 %

Exakt positioneringsförmåga: 0,1 mm positionskontrollnoggrannhet kan uppnås vid neurointerventionell kirurgi

2. Revolutionerande flexibel och anti-kink prestanda

Strukturell innovation:

Tre-lagers gradientmoduldesign: 50A Shore-hårdhet av det inre lagret säkerställer permeabilitet, 72D av mellanlagret ger stöd och 90A av det yttre lagret säkerställer tryckkraft

Spiral förstärkningsstruktur: Nanoskaligt glasfiberförstärkt nätverk inbäddat i PEBAX-matrisen

Prestandaparametrar:

Böjtrötthetsliv: Klarade >5000 cykeltester med en radie på 3 mm (5 gånger standardkravet enligt ISO 10555)

Anti-böj vinkel: Minsta krökning för att bibehålla öppenheten vid 180° är 2,5 mm

Vridmomentöverföringseffektivitet: Distal rotationsresponsfördröjning <0,5 sekunder/100 cm

3. Utmärkt kemisk korrosionsbeständighet

Materiallösning:

Inre lager: tvärbunden HDPE, kristallinitet ökad till 75 %, jodkontrastmedels permeabilitet ökade med 3 gånger

Ytterskikt: fluorerad modifierad Pebax, toleransen mot desinfektionsmedel som etanol och glutaraldehyd utökad till 200 timmar

Verifieringsdata:

Efter nedsänkning i 37 ℃ kontrastmedel i 30 dagar, draghållfasthetsretention >95 %

Efter 10 cykler av etylenoxidsterilisering ändras ytkontaktvinkeln <5°

4. Omfattande biokompatibilitetsgaranti

Certifieringssystem:

Godkänd ISO 10993 fullständig uppsättning av biologisk utvärdering (inklusive cytotoxicitet, sensibilisering, implantationstest, etc.)

Erhöll USP Class VI och EU EP-certifiering

Speciell behandlingsprocess:

Plasmatransplantationsteknik: konstruera hydrofila PEG-molekylborstar på PU-ytan

Ytpolering i nanoskala: Ra-värdet kontrolleras under 0,05 μm, vilket minskar blodplättsvidhäftningen med 50 %

Klinisk verifiering:

I det 72-timmars kontinuerliga kontakttestet är överlevnaden för L929-celler >90 %

Det 28-dagars subkutana implantationstestet visade att det inflammatoriska svaret endast var 0,5 (1-4 skala)

Synergistisk effekt av prestandaintegration

Kombinationen av olika prestandaparametrar optimeras genom DOE-metoden (experimentell design) för att uppnå:

Den bästa balansen mellan tryckkraft och flexibilitet (tryckeffektivitetskoefficient når 0,85)

Synergistisk förbättring av mekanisk styrka och biosäkerhet

Enhetlig garanti för omedelbar prestanda och långsiktig stabilitet

Flerlagers materialkombination, anpassningsbar till olika kliniska scenarier

Tabellbeskrivning:

Materialarkitektur: Visa den typiska treskiktsstrukturen och det speciella funktionella lagret för varje applikationsscenario;

Prestandaparametrar: Kvantifiera viktiga mekaniska, kemiska och biologiska prestandaindikatorer;

Kliniskt värde: Använd pilarna för att tydligt markera prestandaförbättringen/-minskningen (↑↓);

Innovativ teknik: Lista banbrytande tekniker över scenarier separat.

Vad ska jag vara uppmärksam på när jag väljer en medicinsk flerskiktskateter ?

Valet av medicinska flerskiktskatetrar måste överväga flera dimensioner som kliniska behov, materialegenskaper, produktionsprocesser och regulatoriska krav. Följande är en professionell urvalsguide:

1. Matcha kliniska behov

(1) Anpassning till kirurgisk typ

Kardiovaskulär intervention: Prioritera hög tryckbarhet (axiell hållfasthet > 50N) och antiböjning (minsta böjradie ≤ 3 mm)

Neurointervention: Välj ultraflexibla katetrar (böjstyvhet ≤ 0,1N/mm²) och ytor med låg friktion (μ ≤ 0,15)

Tumörembolisering: Både visualisering (inklusive volfram/bariumsulfatmarkörer) och läkemedelskapacitet krävs

(2) Anatomiska vägegenskaper

Vaskulär tortuositet: Anti-kinkkatetrar krävs för scenarier med hög böjning (torsionsvinkel > 270° utan att gå sönder)

Lumen diameter: Matcha kateterspecifikationer (som 2,0-3,5Fr som vanligtvis används i kranskärl)

Skadans natur: Förkalkade lesioner kräver ett förstärkt yttre lager (som ett metallflätat lager)

2. Utvärdering av materialprestanda

(1) Certifiering av biokompatibilitet

Måste uppfylla ISO 10993-seriens standarder (minst klara cytotoxicitets-, sensibiliserings- och irritationstest)

Långtidsimplantat behöver komplettera bedömningar av kronisk toxicitet och cancerogenicitet

(2) Mekaniska prestandaparametrar

Verifiering av kemisk stabilitet

Resistens mot desinfektionsmedel (hållfasthetsgrad efter etylenoxid/γ-strålningssterilisering ≥ 90 %)

Antikontrastmedels permeabilitet (viktförändringshastighet efter nedsänkning i 24 timmar ≤ 1%)

3. Strukturell designanalys

(1) Mellanskiktsbindningsprocess

Samsträngsprutningsbindningstyp: lämplig för konventionella applikationer (avskalningshållfasthet ≥ 3N/cm)

Mekanisk förreglingstyp: används i högspänningsscenarier (som vävt nätinbäddningsskikt)

(2) Speciellt funktionellt lager

Utvecklingsmärkningstejp: volframpulverhalt ≥90% (röntgensynlighet)

Hydrofil beläggning: kontaktvinkel ≤20° (underhållstid ≥30min)

Antibakteriell beläggning: silverjonfrisättningshastighet 0,1-0,5μg/cm²/dag

4. Produktionsprocesskontroll

(1) Verifiering av dimensionsnoggrannhet

Tolerans för innerdiameter: ±0,025 mm (krav på precision av vaskulär kateter)

Koncentricitet: ≥90% (laserdiametermätare online-detektering)

(2) Renlighetskrav

Produktionsmiljö: minst klass 8 (ISO 14644-1)

Partikelkontamination: ≤100 partiklar/ml (≥0,5μm)

Varför är det medicinska flerskiktsrör mer fördelaktigt än enskiktsrör?
Kärnfördelen med medicinska flerskiktsrör jämfört med traditionella enkelskiktsrör ligger i deras kompositstrukturdesignkoncept. Genom den exakta kombinationen av olika funktionella material har prestandabegränsningarna för ett enda material brutits igenom.

1. Genombrott för prestandadesign

Kompletterande materialegenskaper

Enkelskiktsrör: begränsat av prestandataket för ett enda material (såsom PU är flexibelt men inte tillräckligt starkt, nylon är starkt men för styvt)

Flerskiktsrör:

Det inre lagret använder biokompatibla material (som HDPE, cytotoxicitet ≤ nivå 1)
Det yttre lagret använder mekaniska förstärkningsmaterial (som Pebax 7233, draghållfasthet ≥50MPa)
Funktionella lager kan läggas till mellanskiktet (såsom antistatiskt kolfibernät, ytmotstånd ≤10⁶Ω)

Gradientmoduldesign

Genom en struktur av mer än 3 lager för att uppnå en gradvis förändring i hårdhet (såsom 35A→55D→72D), katetern:

Bibehåller tryckstyvhet vid den proximala änden (böjmodul ≥1GPa)
Uppnå ultraflexibilitet i den distala änden (böjstyvhet ≤0,1N/mm²)

2. Jämförelse av nyckelprestandaparametrar

3. Anpassningsförmåga för kliniska scenarier

Kardiovaskulär intervention
Rostfritt flätat förstärkningsskikt gör att torsionsöverföringseffektiviteten når 95 % (enkelskiktsrör endast 60 %)
När man passerar genom förkalkade lesioner minskas tryckkraftsförlusten av flerskiktsröret med 40 %

Neural intervention
Ultratunt inre lager (0,05 mm tjockt PU) minskar förekomsten av vaskulär spasm
Gradvis styvhet förkortar tiden för att nå det distala blodkärlet med 30 %

Högtrycksinsprutning
ETFE-spärrskikt kan motstå 7 ml/s injektionshastighet (enkellagers tubgräns 3 ml/s)
Kontrastmedelsgenomsläpplighet <0,1μg/cm²/h (enkellagers PE-rör upp till 5μg/cm²/h)

4. Specialfunktionsintegration

Strukturell funktionalisering
Utvecklingsmarkörband: volframpulverhalt ≥90% (röntgensynlighet ökad med 3 gånger)
Lager med fördröjd frisättning av läkemedel: Paklitaxelbelastningen kan nå 5 μg/mm²

Intelligenta svarsegenskaper
Värmekänsligt material: hårdheten reduceras automatiskt med 30 % vid 37°C
Magnetisk navigeringskompatibilitet: styrskikt som innehåller NdFeB-partiklar

5. Fellägesoptimering

Antidelamineringsdesign
Bindningsteknik på molekylär nivå gör avskalningshållfastheten mellan skikten ≥5N/cm
Tvärbindningsbehandling med elektronstråle förbättrar gränssnittsbindningen med 300 %

Förbättrad hållbarhet
Flerskiktsstruktur sprider spänningar, sprickutbredningshastighet minskad med 80 %
Flätat förstärkningsskikt förlänger utmattningslivslängden till 100 000 pulseringar

Under högtrycksinjektion av kontrastmedel, vilken flerskiktsrörstruktur är den mest läcksäkra?
I medicinska scenarier där högtrycksinjektion av kontrastmedel krävs, är nyckeln till att säkerställa att katetern inte läcker att använda en speciell flerskiktskompositstruktur. Denna design bygger flera skyddande barriärer genom den synergistiska effekten av olika funktionella material.

Kärna anti-läckage struktur design

Fem-lagers kompositarkitektur (från utsidan till insidan):

Ytterskikt: höghållfasta kompositmaterial används för att ge mekaniskt skydd och motstå den starka stöten under injektion
Förstärkningsskikt: metallflätad struktur, som effektivt begränsar expansionen och deformationen av katetern
Barriärskikt: specialfilm av fluorerat material, som bildar den huvudsakliga antipermeabilitetsbarriären
Stabiliseringsskikt: specialbehandlad polymer med utmärkt kemisk korrosionsbeständighet
Innerskikt: ultraslät ytbehandling för att minska rester av kontrastmedel

Viktiga tillverkningsprocesser:

Exakt kontrollerad extruderingstemperatur för att säkerställa att barriärmaterialet bildar en idealisk kristallin struktur
Använd teknik för tvärbindning av strålning för att förbättra materialstabiliteten
Innovativ bindningsprocess mellan skikten för att uppnå varje lager Fast limmad

Prestandafördelar

Barriärprestanda:
Jämfört med traditionella enskiktskatetrar är permeabiliteten avsevärt reducerad
Flerskiktssynergi gör permeabiliteten lägre än för konventionella treskiktsstrukturer

Mekaniska egenskaper:
Bibehåll utmärkt dimensionsstabilitet under högt tryck
Anti-svullnadsförmågan överträffar vida den hos vanliga katetrar

Säkerhetsprestanda:
Alla lager av material har klarat strikta biokompatibilitetstester
Specialdesign av inre skikt undviker adsorption av kontrastmedelskomponenter

Kliniskt applikationsvärde

Denna strukturella design är särskilt lämplig för:
Undersökningar som kräver snabb injektion av högkoncentrerade kontrastmedel
Långtidskontrastkatetrar
Behandlingsscenarier med stränga krav på permeabilitet

Varför är 90 % koncentricitet nyckeln till kateterprestanda?
Inom området minimalt invasiv kirurgi och interventionsterapi är kateterkoncentricitet guldstandarden för att bestämma dess prestanda. Koncentricitet på mer än 90 % kan inte bara förbättra kirurgisk säkerhet, utan också optimera patientens prognos.

1. Optimering av vätskedynamikprestanda

(1) Effekt för underhåll av laminärt flöde

Katetrar med hög koncentricitet (som kardiovaskulära interventionskatetrar) kan minska turbulens och minska risken för trombos

Kontrastmedelstillförseln är mer enhetlig och undviker kärlskador (tryckfluktuationer <5 %)

FDA-kompatibel vätskeeffektivitet ökas med 40 %

(2) Kompatibilitet med högtrycksinsprutning

I scenarier som CT-angiografi kan katetrar med 90 % koncentricitet motstå en injektionshastighet på 7 ml/s

Jämfört med vanliga katetrar minskar risken för extravasering av kontrastmedel med 80 %

2. Förbättrade mekaniska egenskaper

(1) Antiböjningsförmåga (jämförelse av nyckelindikatorer)

(2) Trötthetsliv

90 % koncentricitet gör att katetern har en livslängd på 5 000 cykler vid en böjningsradie på 3 mm

Överensstämmer med ISO 10555 internationell standard

3. Fördelar med klinisk operation

(1) Medicinsk precisionsapplikation

Tumörintervention: positioneringsfel ≤ 0,1 mm
TAVI-kirurgi: tryckkraften reducerad med 30 %
Pediatrisk kateter: vasospasm minskad med 50 %

(2) Trend för AI-assisterad kirurgi

Katetrar med hög koncentricitet är mer kompatibla med kirurgiska robotar
Tryckavkänningsdata i realtid är mer exakta

4. Branschcertifieringskrav

Tester som måste vara godkända:

ASTM F2210 (amerikansk materialteststandard)

CE-certifiering (EU Medical Device Directive)

MDR 2017/745 (ny EU-förordning)

90 % koncentricitet är den "gyllene kritiska punkten" för att balansera prestanda och kostnad

Under 90 %: vätskestörningar och stresskoncentration förvärras avsevärt

Över 95 %: marginalnyttan minskar och kostnadsindexet ökar

Området 90-93 % kan samtidigt uppfylla följande:

Utmärkt klinisk prestanda

Rimlig ekonomi

Pålitlig produktionsstabilitet

Medicinska flerskiktskatetrar leder den tekniska innovationen av minimalt invasiv interventionsbehandling med sin innovativa kompositstrukturdesign och avancerade materialteknologi. Genom att exakt kombinera 2-5 lager av polymermaterial med olika egenskaper bryter denna kateter framgångsrikt igenom prestandabegränsningarna hos traditionella enskiktsrör och uppnår ett kvalitativt språng i nyckelindikatorer som sprängtryck, böjtrötthetslivslängd och ytsmörjbarhet.

Dess kärnfördelar återspeglas i tre dimensioner: när det gäller klinisk tillämpbarhet kan modulära materialkombinationer perfekt anpassa sig till olika scenarier som kardiovaskulär intervention, minimalt invasiv neurokirurgi och högtrycksangiografi. Till exempel ökar det metallflätade förstärkningsskiktet tryckeffektiviteten med 35 %, och det ultramjuka inre skiktet minskar förekomsten av vaskulär spasm med 60 %;

När det gäller teknisk innovation gör integrationen av intelligenta funktioner som temperaturkänsliga material och magnetisk navigeringskompatibel design att katetern har miljöanpassningsförmåga; När det gäller medicinsk ekonomi förkortar det inte bara operationstiden direkt med 20-30 minuter, utan optimerar också den totala behandlingskostnaden avsevärt genom återanvändbar design och minskad komplikationsfrekvens.

Med tillämpningen av banbrytande teknologier såsom nedbrytbara material, nanokompositteknologi och AI-stödd design, utvecklas medicinska flerskiktskatetrar snabbt i riktning mot intelligens och funktionalitet, och förväntas främja utbyggnaden av minimalt invasiva kirurgiska indikationer med mer än 40 %, och bli en oumbärlig medicinsk kärnapparat i .
